Nguyên lý hoạt động của bơm màng khí nén?

Bơm màng khí nén (Air-Operated Double-Diaphragm)  là mẫu bơm thể tích hoạt động dựa trên sự dịch chuyển của màng bơm thông qua việc cấp khí nén vào màng bơm

Bài viết này sẽ miêu tả nguyên lý hoạt động của bơm màng khí nén một cách chi tiết nhất, trước khi tìm hiểu về cấu tạo của bơm màng

Cấu tạo bơm màng gồm 2 bộ phận chính

• Fluid side: là bộ phận tiếp xúc trực tiếp với chất bơm như màng bơm, ốp buồng màng, bi, đế bi..
• Air side: là bộ phận cùng cấp và phân phối khí nén như van chia khí, đường cấp khí...

Tìm hiểu thêm: Cấu tạo chi tiết của bơm màng khí nén

Nguyên lý hoạt động của bơm màng khí nén

Trong bài viết này sẽ mô tả hoạt động của bơm màng khí nén phổ biến là bơm màng đôi.

Bơm màng đôi (AODD) là mẫu bơm màng có thiết kế 2 buồng bơm đối xứng nhau tương tự nhau.

Trong quá trình hoạt động bơm màng sẽ có 2 chu trình hút và đẩy giống hệt nhau ở 2 buồng bơm tuy nhiên sẽ lệch pha với nhau

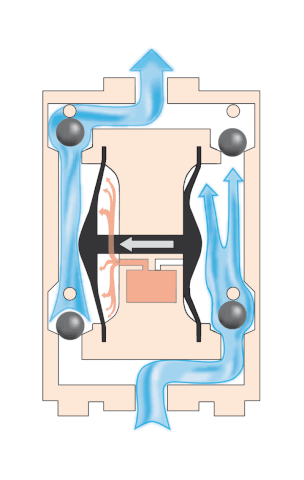

Chu trình hút: Khí nén được cấp vào bơm thông qua van chia khí được đẩy hết về 1 buồng bơm sẽ làm kéo dãn màng bơm ở phần đối diện tạo nên môi trường chân không trong buồng bơm từ đó làm cho van hút mở ra, van xả đóng lại giúp hút chất bơm từ bể chứa vào buồng bơm thông qua van hút

Chu trình đẩy: Van chia khí sẽ phân phối khí qua buồng bơm ở phía ngược lại sẽ làm nén màng bơm từ đó tăng áp xuất buồng bơm sẽ làm cho van hút đóng lại, van xả mở ra đẩy chất bơm ra cổng xả

Hai chu trình này xảy ra ngược nhau và lặp lại ở cả hai buồng bơm giúp cho bơm hoạt động liên tục trong quá trình hoạt động

Để dễ hình dung hơn về nguyên lý hoạt động của bơm màng khí nén chúng ta có thể tham khảo thêm video dưới đây
