Bơm màng ARO 6661T3-344-C là dòng bơm màng khí nén ARO 1-1/2'' non-metallic PRO series của hãng Ingersoll Rand (USA)
ARO 6661T3-344-C với
- Thân bơm bằng nhựa PP
- Đế bi nhựa PP
- Bi nhựa PTFE (Teflon)
- Màng bơm nhựa PTFE/Santoprene
Xem thêm: Bơm ARO 6661T3-3EB-C

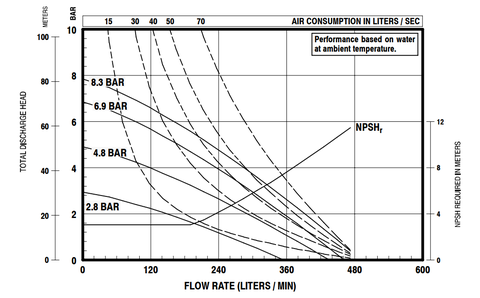

Thông số kỹ thuật của bơm màng ARO 6661T3-344-C
- Áp suất khí nén tối đa: 8.3 bar
- Lưu lượng bơm tối đa: 378.5 lpm
- Kích thước hạt rắn qua bơm tối đa: 6mm
- Nhiệt độ hoạt động: 1.7 - 79 °C
- Khối lượng bơm: 28.1 kg
Tham khảo thêm tại đây

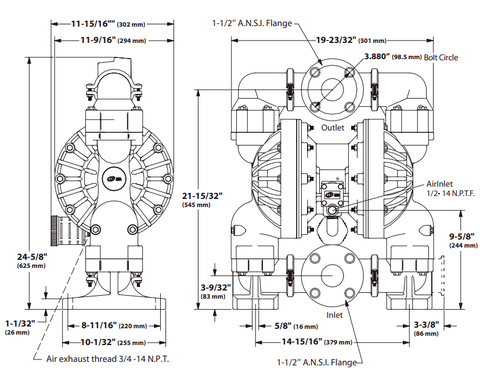

Kích thước bơm 6661T3-344-C
- Kích thước tổng thể bơm: 302x301x379mm
- Kích thước cổng hút xả: 1-1/2'' ANSI Flange
- Kích thước cổng cấp khí: 1/2''
Khách hàng cần mẫu bơm có cấu hình tương tự nhưng kích thước lớn hơn có thể tham khảo mẫu 6662A-344-C

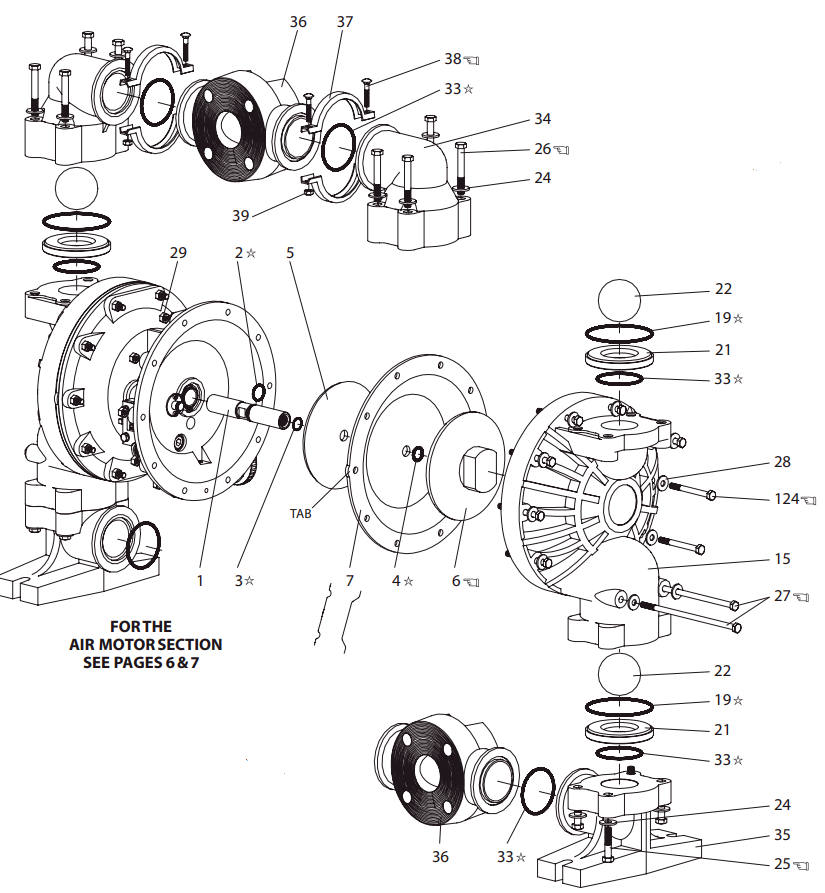

Phụ kiện bơm ARO 6661T3-344-C thay thế khi hỏng hóc
Part No | Item No | Tên phụ kiện |
98720-1 | 1 | Trục bơm (Rod) |
Y330-117 | 2 | Vòng đệm Oring Nitrile |
Y328-16 | 3 | Vòng đệm Oring Teflon |
Y328-208 | 4 | Vòng đệm Oring PTFE |
92752 | 5 | Ốp màng (Plate) |
93243-1 | 6 | Ốp màng (Diphragm Nut) |
94617 | 7 | Màng bơm (Diaphragm) PTFE |
94616 | 8 | Màng bơm Backup santoprene |
94905-1 | 15 | Buồng màng |
97171-1 | 19 | Đế bi (Seat) |
93358-4 | 22 | Bi (Ball) Teflon |
93242-1 | 34 | Cổng xả (Outlet manifold) |
93241-1 | 35 | Cổng hút |
93825-1 | 36 | Swivel |
Y325-24 | 102 | Vòng đệm Oring |
94528 | 103 | Ống lót (Sleeve) |
Y145-26 | 104 | Phe cài (Retaining Ring) |
93707-1 | 107 | Phe chặn van chính |
92878 | 108 | Miếng đệm (Gasket) |
92011 | 109 | Nút chặn van chính (Piston) |
Y186-51 | 110 | Miếng đệm Ucup |
92005 | 111 | Trục van (Spool) |
92877 | 112 | Vỏ van (Washer) |
Y325-126 | 114 | Oring |
92876 | 115 | Vỏ van đảo chiều (Spacer) |
92006 | 116 | Vỏ van đảo chiều (Spacer) |
92004 | 117 | Miếng đệm (Gasket) |
93309-2 | 118 | Trục van đảo chiều (Pilot Rod) |
93075 | 119 | Oring |
115959 | 120 | Vỏ van đảo chiều (Spacer) |
98723-2 | 121 | Sleeve Bushing |
94820 | 122 | Vòng đệm Oring |
93139 | 201 | Giảm thanh Muffler |
637118-C | Air section kit |
